谷歌宣布為開源芯片提供制造資金 僅限使用GlobalFoundries 180nm工藝芯片

　　近日，谷歌宣布為參與其開源芯片計劃的開源芯片提供制造資金，但本次活動僅限使用 GlobalFoundries 180nm 工藝套件的設計出來的開源芯片。

圖片來自網絡/侵刪

　　背景介紹：

　　自 2020 年 11 月起，Google 與 SkyWater Technology 展開了合作，允許任何人利用開源 PDK 和其他開源 EDA 工具來提交開源集成電路設計，Google 會為他們免費制造芯片，不會收取任何費用。

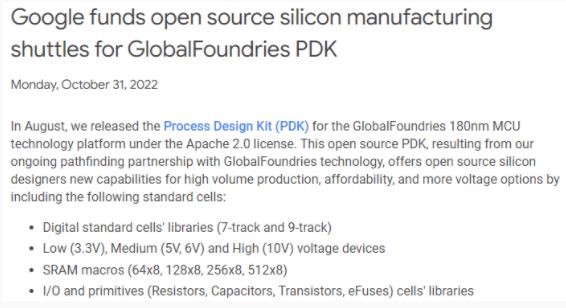

　　今年 8 月，谷歌宣布與 GlobalFoundries (格羅方德半導體股份有限公司)的合作伙伴關系，GlobalFoundries 為谷歌的開源芯片計劃提供 180nm 的制造訪問權限。

　　雙方一起發布了基于 Apache 2.0 許可的 180 nm MCU 技術平臺的工藝設計套件 ( PDK )

　　此前，谷歌與 SkyWater 公司合作，免費為 350 款獨特的開源芯片提供了制造基金，其中大約 240 款芯片成功制造了出來。這次，谷歌又與 GlobalFoundries 公司合作，為使用 GlobalFoundries 180nm 開源工藝的芯片提供免費制造。

　　與之前的活動一樣，參與活動的芯片設計必須滿足以下要求：

　　芯片的源代碼必須在開源許可下公開發布。

　　芯片必須可從源代碼和 GF180MCU PDK 重現。

　　芯片必須在活動截止日期內提交(2022 年 12 月 5 日)。

　　項目必須通過制造前的各項檢查。

　　這一批活動僅選擇 40 個芯片項目。想要更多活動信息，可以從谷歌博客中查閱更多內容。

　　180nm 工藝對 PC 端來說是非常落后的，但在電機控制器、RFID、通用 MCU 和 PMIC 等應用領域，以及物聯網傳感器、雙頻 RFID 和電機驅動等新興應用中仍擁有強大的市場潛力。
